    配電柜的核相方法—一位電力局員工的詳述!【發表日期:2017-07-11 15:32:00】

        新發電站并網,新變電站投產前,經常要做核相試驗,現場所說的核相,包括核對相序和核對相位。核對相序,主要是為了發電機、電動機的正常工作。在電力生產實踐中,發電機并網前必須做核對相序的試驗,相序不對,發電機是無法并網的,強行并網會造成設備損壞。在電網的改造中,也應該注意保持電網原有的相序,以免給用戶帶來麻煩。對于不同配電柜系統,核相方法也不同:

    1.對0.4KV系統,一般用萬用表進行核相;

    2.對3-35KV中性點非接地系統,一般用專用高壓定相桿進行核相;

    3.對110KV及以上中性點直接接地系統,一般用PT進行核相;

    但不同的系統,在進行核相操作時,其大體的操作步驟又是類似的。下面是一位電力局員工對于配電柜系統核相方法的詳述:

    1  核對相序的方法

    對發電機、電動機的轉子,按出廠要求的正、負極接入勵磁電流,檢查發電機、電動機的定子引出線中的A、B、C相,按次序往電網端核對,同時找出調換相序的地方,如果電網的相色正確,核相成功的機率就大。對于電動機核相,通電試一下,看轉動方向即可確定相序。對于發電機核相,則需要采取如下方法:

        (1) 核對二次相位。可采用二次核相法,即用同一電源加在待核相兩組PT高壓側,然后用電壓表在各組PT低壓側檢查A、B、C三相,如相電壓為60V左右且均勻,再分別檢查兩組PT低壓同相電壓差是否近視為零,異相電壓差是否為100V左右。如果這些都符合要求,則說明二次相位正確。在發電現場二次核相時,一般解開發電機高壓電纜,用網電加在機端PT與母線PT上,然后核對二次相位是否正確。

        (2) 核對一次相序。使發電機轉起來接近額定轉速,啟勵并調節勵磁電流使機端電壓接近母線電壓,調節出力使發電頻率接近50HZ。如果在已核對好二次相位的機端PT與母線PT上,用相序表或多功能相位儀核對機端PT與母線PT相序一致,則該發電機即可并網。

    2  核對相位的方法

    2.1  使用站內兩組PT核對相位

        (1) 在大、中型變電站,可利用同一電壓等級上的兩段母線上的PT核對相位。

        用二次核相法核準相位,然后用一次核相法核準一次相位。所謂一次核相法,是將待核的兩個電源分別送到兩段母線PT上,先用相序表核準兩組PT低壓相序是否一致,然后用電壓表分別測量兩組PT低壓側,A、B、C相之間,如果同相電壓差應近似為零,異相電壓差應為100V左右,證明兩個電源具有相同的相位。否則,要分析情況,改正后重核。

        (2) 站內具有不同電壓等級但具相同相位兩組PT間核相

        如:某一三線圈變壓器,組別為Y/Y/△,可以通過倒換方式,在主變高中壓母線PT間進行核相。

    2.2  使用單相試驗PT核相的方法

        (1) 使用單相PT或核相器在待核兩電源點一次核相。

        使用器材主要有:絕緣棒兩根、絕緣鞋兩雙、絕緣手套兩雙、試驗導線適量、電壓表一塊。接線如圖1所示:

     實 <wbr>用 <wbr>的 <wbr>電 <wbr>力 <wbr>系 <wbr>統 <wbr>核 <wbr>相 <wbr>方 <wbr>法

        高壓核相工作需要四人進行。一人擔任指揮,兩人穿絕緣鞋、戴絕緣手套擔任核相員,一人讀表記錄。核相工作根據指揮人員的命令進行,高壓操作員將高壓引線固定在絕緣棒上,長短適宜,用絕緣棒引高壓線接觸高壓電源點時,動作協調,兩人相互照應。核相時以現有的相色為依據,當高壓電源點同相時,PT二次電壓應近似為零;當高壓電源點異相時,PT二次電壓應近似為100V,這說明核相結果正確。

        (2) 使用單相試驗PT進行二次核相法。

        可在現場利用站內一組PT與單相試驗PT配合,這樣安全性將有所提高。試驗方法大致如上,只是將另一個高壓操作員變?yōu)榈蛪翰僮鲉T,其接線如圖2所示。

    實 <wbr>用 <wbr>的 <wbr>電 <wbr>力 <wbr>系 <wbr>統 <wbr>核 <wbr>相 <wbr>方 <wbr>法

       先在同一電源上核對二次相位。高壓接A′、B′、C′各一次,低壓對應按A630、B630、C630各測一次,如果三個讀數近似為0V,則二次相位正確。

        核對一次相位。將待核相兩個電源分別接至母線PT與試驗PT上,用絕緣棒分別碰A、B、C相各一次,按對應測低壓A630、B630、C630各一次,三次電壓表讀數應近似為零;如果低壓不對應,電壓表讀數近似為100V,說明相位正確。反之,需針對情況進行解決。

    2.3  采用多功能相位儀法

        在沒有兩組同相位PT的地方,一般使用單相試驗PT或核相器核相,這種方法不太安全。最近我們采用了多功能相位儀法,這種方法比較安全可靠。主要是因為由于兩個電壓等級上的PT、所變,不管電壓如何、是否同相,各同相電壓間總有一個固定的相角,可通過二次核相法核準二次相位,找出這個固定的相角。當A、B、C三相二次的相角差相同,與理論推算相符,說明二次接線正確。

        一次核相,將待核相的兩個電源分別引至兩個電壓轉換元件(PT、所變)上,用相位儀檢測同相電壓的相位差,與二次核相的相角差相同;如果異相相位差超前或滯后同相相位差120°,說明兩個電源相位相同。

        相位儀法用相位的概念來核相,太抽象,試驗中必須注意保證儀器準確無誤,參考量要選準,極性要認清,記錄要正確,分析要準確。

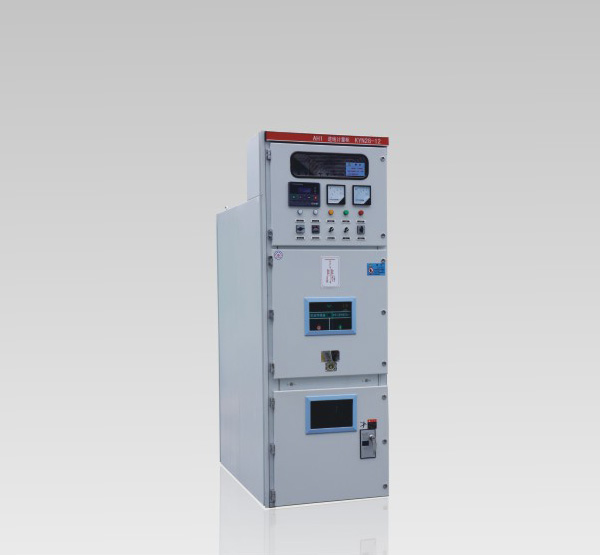

    博廣鎧裝式配電柜
