GGJ低壓無功智能補償裝置產品概述

GGJ型低壓無功智能補償裝置采用計算機輔助設計(CAD)，引入微電腦控制，對無功量實行智能化跟蹤補償，其結構合理，技術先進，廣泛應用于低壓電網，提高功率因數，減少無功損耗，改善供電質量，是新一代的節電產品。

專用于容量130-600kVA三相變壓器的無功功率補償。

使用條件

◆ 海拔高度：≤2000m；

◆ 環境溫度：-20℃～+45℃；

◆ 相對濕度：20℃時≤90％；

◆ 安裝環境：無有害氣體和蒸汽，無導電性或爆炸性塵粒及嚴重霉菌。

產品結構特點

◆ 采用智能控制器控制，功能齊全，性能可靠，補償方式自動；可將功率因數提高致0.9以上；

◆ 實時顯示電網功率因數，顯示范圍：滯后(0.00-0.99)，超前 ( 0.00-0.99)；

◆ 具有過電壓、過諧波、過補償、系統故障、缺相、過載等多種綜合保護功能；

◆ 記憶已設定的參數，系統停電后不會丟失參數，電網恢復正常后，自動進入運行狀態，無須人員值守；

◆ 可根據電網負荷平衡狀況，采取分相補償或混合補償；

◆ 抗干擾能力強，能抵御從電網直接輸入的幅值2000V干擾脈沖，高于國家專業標準。

可配電網監測功能

◆實時測量和整點紀錄變壓器低壓側的三相電壓、電流、頻率、有功功率、無功功率、功率因數、有功電度、無功電度;電壓電流總畸變率和2-25次諧波含量;

◆具有RS-232和RS-485接口，可進行掌上電腦數據抄錄，也可通過遠程通訊功能實現無線抄表，裝置測試，參數設置和時實測量數據及紀錄數據的讀取;

◆數據分析功能:可對運行負荷數據進行分析處理、統計查詢:綜合分析供電質量，計算電壓合格率，供電負荷率，可靠率及最大負荷率;分時段查詢功率因數、有功功率和無功功率;繪制各相電壓、電流、功率因數等曲線圖;打印綜合分析及統計報表。

訂貨須知

◆確定變壓器額定容量，二次側額定電壓，二次側電流互感器變比;

◆確定無功負荷狀況和受電自然功率因素，被補償系統和設備的工作總電流及波動范圍;負荷特性為沖擊性負荷、波動負荷還是常規穩態負荷;

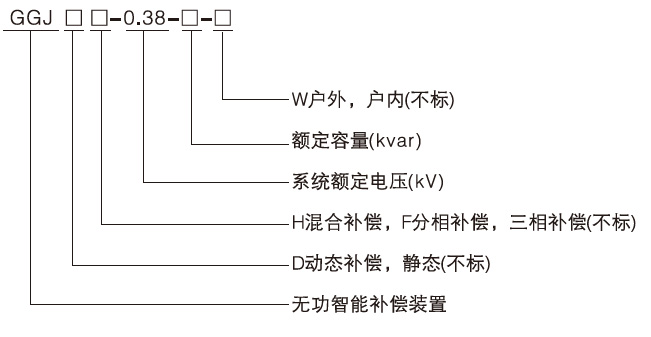

◆裝置型號、類型、總容量;

◆裝置為戶外箱式，所用材料:普鋼/不銹鋼以及箱體的顏色:

◆裝置為戶內柜式，裝置的顏色;若需與其他配電柜并柜，需說明其他配電柜的型號、拼柜方式;

◆戶外柱上安裝，可單桿安裝或雙桿安裝。
