JP系列戶外綜合配電箱產品概述

JP系列戶外綜合配電箱是集計量、出線、無功補償?shù)榷喙δ苡谝惑w的，戶外綜合配電裝置，集短路、過載、過電壓、漏電等保護功能，體積小、外型美觀、經濟實用，安裝于戶補柱上變壓器的電桿上，是城鄉電網改造的新一代理想配電產品。

正常使用環境

◆ 環境溫度：-25℃-+40℃；

◆ 空氣相對溫度：日平均值不大于90%，月平均值不大于90%；

◆ 海拔高度：不大于1000m；

◆ 安裝在無劇烈震動和沖擊，無腐蝕性氣體的場所。

注：超過以上條件時，可與我公司協商。

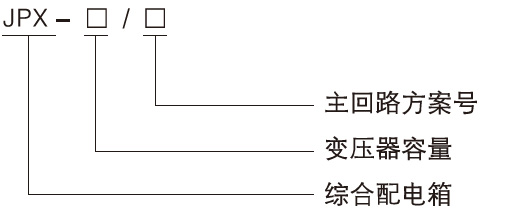

型號說明

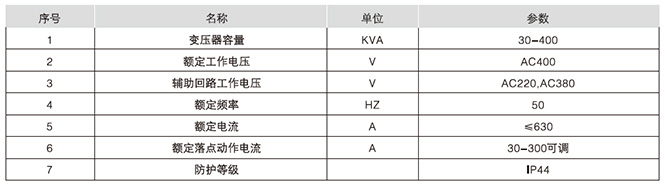

技術參數

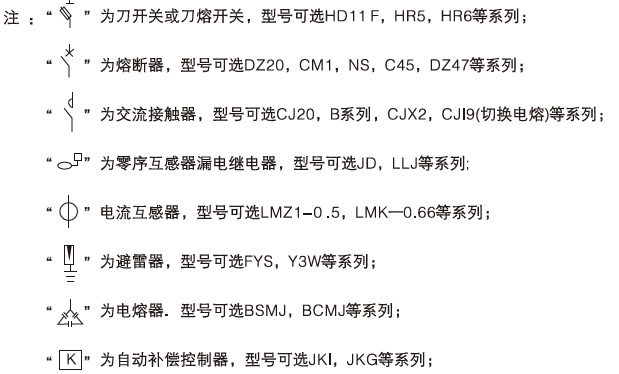

主回路方案圖

補償回路數1-4回可選，每回容量3-20 Kvar可選.

另:根據用戶需求，箱內可選裝溫濕度控制裝置，補償回路段切形式可接用戶要求，如無觸點模塊投切、復臺開關技切等。

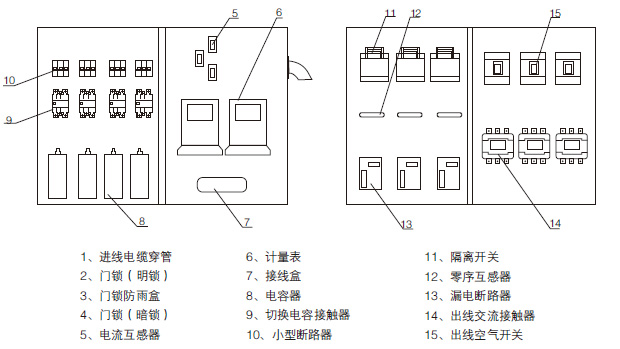

箱體結構示意圄

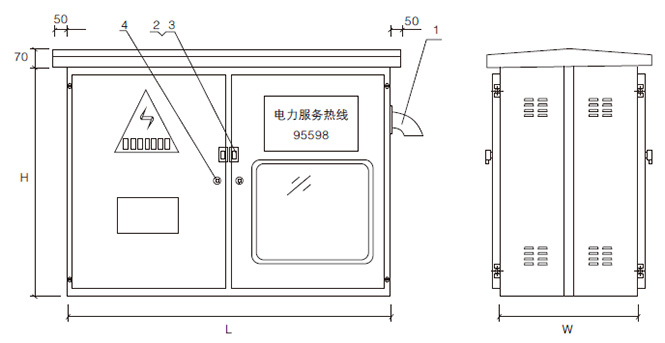

◆臥式箱體外形尺寸

安裝示意圖

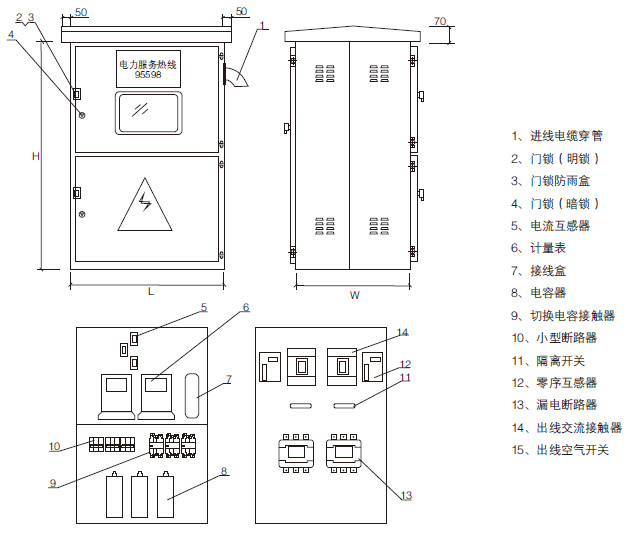

◆ 立式箱體外形尺寸

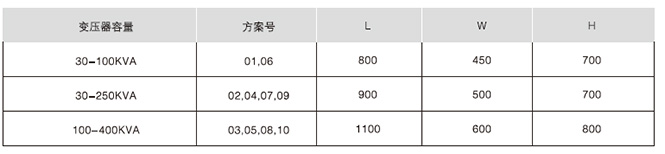

箱體外形尺寸

◆臥式箱體外形尺寸

注:以上尺寸僅供參考

◆ 立式箱體外形尺寸

注：以上尺寸僅供參考

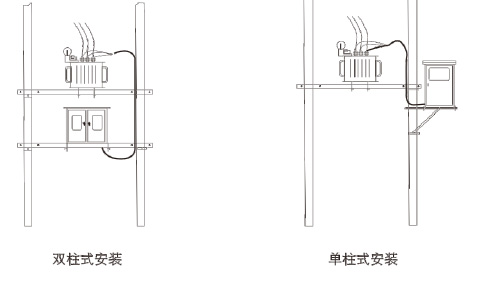

戶外柱上安裝方式

訂貨須知

◆產品型號，數量；

◆產品結構型式(立式，臥式)；

◆主要元器件的型號和技術參數；

◆其它特殊要求。
