    KYN28-24KV鎧裝移開式交流金屬封閉開關設備

    {alt}
    {alt}
    • {alt}
    {alt}
    • 產品詳情圖
    產品詳情圖
    產品詳情圖
    產品詳情圖
    產品詳情圖}
    • 產品詳情圖

    產品名稱:KYN28-24KV鎧裝移開式交流金屬封閉開關設備

    公司品牌:KYN28-24KV鎧裝移開式交流金屬封閉開關設備

    產品型號:

    產品概述:KYN28-24(ZK)(GZS1)鎧裝抽出式交流金屬封閉開關設備(以下簡稱“開關設備”),適用于三相交流50Hz電力系統,用于接受和分配電能并對電路實行控制,保護及監測。

    分享到:

    產品信息

    KYN28-24KV鎧裝移開式交流金屬封閉開關設備概述

    KYN28-24(ZK)(GZS1)鎧裝抽出式交流金屬封閉開關設備(以下簡稱“開關設備”),適用于三相交流50Hz電力系統,用于接受和分配電能并對電路實行控制,保護及監測。

    產品符合標準:GB3906-2006《3.6-40.5kV交流金屬封閉開關設備和控制設備》,GB/T11022《高壓開關設備和控制設備標準的共用技術要求》,IEC62271:200《額定電壓1kV以上52以下交流金屬封閉開關設備和控制設備》,DL/T404《戶內交流高壓開關柜訂貨技術條件》。

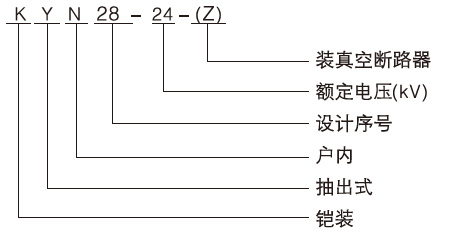

    型號及含義

    使用條件

    ◆周圍空氣溫度:最高溫度40℃,最低溫度-15℃

    ◆ 相對濕度:日平均值不大于95%,日平均水蒸氣壓力不超過2.2Kpa月平均值不大于90%,月平均水蒸氣壓力不超過1.8Kpa

    ◆ 海拔高度:1000m及以下

    ◆ 地震烈度:不超過8度。

    ◆ 周圍空氣應不受腐蝕性或可燃氣體、水蒸氣等明顯污染。

    ◆ 無經常性的劇烈振動場所。

    ◆ 在超過GB3906規定的正常的環境條件下使用時,由用戶和制造商協商;

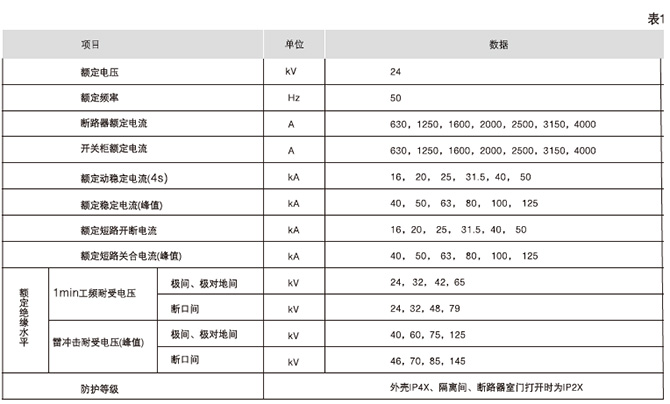

    技術參數

    注:電流互感器的短路容量單獨考慮;

    產品結構特征

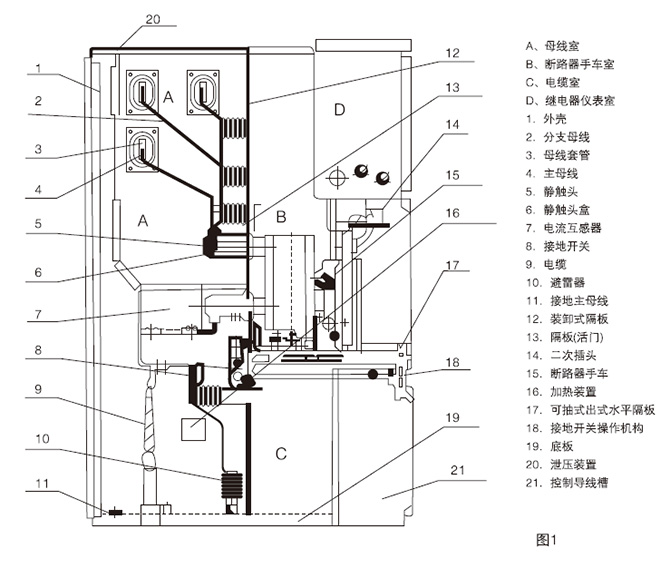

    ◆ 開關設備結構(見圖1)。

    ◆ 完全金屬鎧裝,組裝式結構,組合方案廣。

    ◆ 柜體選用進口的敷鋁鋅薄鋼板,經MlNGE機床加工,采用先進的多重折邊工藝,用拉鉚螺母、高強度螺栓聯接,且精度高重量輕、度高強、零件通用性強。

    ◆ 可配裝VS1-24系列或進口VD4系列真空斷路器,適用性廣、可靠性高、實現長年免維護。

    ◆ 手車設工作、試驗位置,各位置均有定位和顯示裝置,安全可靠。

    ◆ 各類手車按模數積木式變化,保證同規格車可自由互換,  同不規格車絕對不能進入。

    ◆ 接地開關安裝方式

    a. 于裝柜中部(前置式)便于柜后檢修雙面維護(圖-1a)。

    b. 于裝柜后部(后置式)便于靠墻節約空間面積(圖-1b)。

    ◆ 電流互感器安裝方式:

    a. 后柜部電纜室正裝。

    b. 彎大板底部吊裝。

    ◆ 電纜室可安裝多達9根單芯電纜。

    ◆ 各高壓室均有泄壓通道,確保人身安全。

    ◆ 高可靠的聯鎖裝置,充分滿足“五防” 安全要求。

    ◆ 由專用運載車運送手車,操作輕便,靈活。

    ◆ 前后門裝有觀察窗,可方便觀察室內元件的工作狀態。

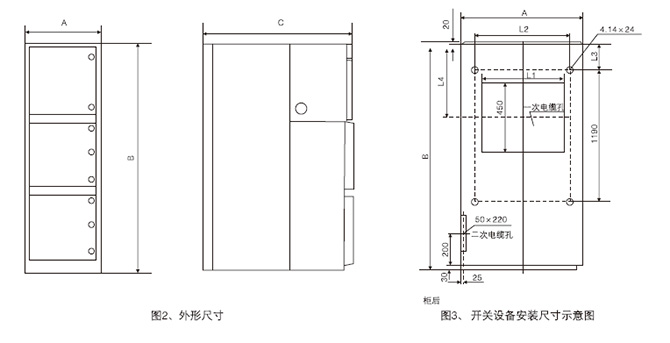

    外形尺寸(見圖2、表3)

    外形尺寸(見圖2、表3)

    運輸、安裝和調試

    · 運輸和存放注意事項

    a、產品在裝卸、運輸時不準傾翻、倒置和遭受劇烈振動,吊繩應置于包裝箱或開關設備指定的部位;

    b、防止雨淋,以免產品受潮;

    c、開關設備抵達現場時,收貨人應檢查貨物外包裝是否完整,貨物有無受到損壞或短缺,必要時應通知供貨方到現場共同檢查;

    d、產品的擱置應平穩,不得隨意拆卸電器元件及零部件。

    · 開關設備的安裝

    a、基礎框架表面應平整且高出地坪2~4mm,框架平整度和直線度允許公差為1mm/m;

    b、在基礎框架上逐臺調整開關柜的位置依次拼接,垂直度不超過2mm。到開關柜數量多于10臺時最好從中間開始拼裝。開關柜與基框礎架采用螺栓連接或焊接;

    c、為方便主母線的安裝,開關設備的拼柜安裝宜與主母線安裝交替進行;

    d、 用預裝的接地母排逐柜連接開關設備的主接地母線,將開關設備主接地母線與配電室的接地極相連;

    e、一次電纜和二次電纜安裝完成后,要封堵電纜穿孔周邊的空隙,并裝好封板和隔板。

    · 開關設備的調試

    a、檢查隔離觸頭和插入深度和接觸是否良好;

    b、開關設備安裝后要進行操作試驗,手動操作斷路器、手車和接地開關等部件,并檢查機械連鎖全部程序的操作,動作要準確,應靈活無卡現象;

    c、檢查斷路器的機械特性是否符合要求,并按規定的最高、最低操作電壓進行操作試驗,合分應正常;

    d、對二次回路進行通電試驗,檢查保護、控制和信號回路動作的正確性;

    e、主回路電阻測量,斷路器的回路電阻應不超過標準規定值;

    f、主回路相間和相對地間工頻耐壓試驗,按交接驗收規定進行;

    g、二次回路絕緣強度試驗2000V/1min。應無擊穿閃絡現象。二次回路中的電子器件部分,試驗電壓由用戶與制造廠商定。

    開關設備的維護和保養

    設備/元件(如易損件)的檢查和維護周期,取決于其運行時間的長短、操作頻繁程度和故障開斷的情況等。根據運行條件和現場環境,每3~5年對開關設備進行一次檢查和保養。

    · 按真空斷路器使用說明書的要求,檢查斷路器和操作機構的工作情況,并進行必要的調整和潤滑;

    · 檢查手車進車、出車全過程的工況,必要時進行調整和潤滑;

    · 檢查聯鎖裝置是否靈活可靠;必要時進行調整和潤滑;

    · 檢查動、靜隔離觸頭接觸表面有無損傷,插入深度是否符合要求,彈簧壓力有無減弱,表面鍍層有無異常氧化現象,并更換隔離觸頭上的陳舊導電膏;

    · 檢查母線和各導電連接部位的接觸情況并緊固連接,發現表面有發熱現象要進行處理;

    · 檢查接地回路部分的情況,如接地觸頭、主接地線及過門接地線的接觸情況,保證其導電的連續性;

    · 用軟布擦拭真空滅弧室和絕緣件表面的灰塵。如因凝露致使出現局部放電現象,可以在放電表面涂一層薄的硅脂作為臨時修補。

    隨機文件

    產品合格證;

    · 出廠檢驗報告;

    · 安裝使用說明書;

    · 二次接線圖;

    · 裝箱單

    · 專用工具;

    · 開關設備主要元件的使用說明書等技術文件和附件。

    訂貨須知

    ·主電路方案圖編號、用途和單線系統圖額定電壓額定電流額定短路開斷電流、配電室平面布置及開關設備的排列配置圖等。

    · 開關設備控制、測量及保護功能的要求以及其他閉鎖和自動裝置的要求。

    · 開關設備內主要的電器元件的型號、規格及數量。

    · 如開關設備之間或進線柜需要母線橋連接,就提供母線橋的額定載流量,母線橋的跨度,距地高度等具體要求數據。

    · 開關設備使用在特殊環境條件時,應在訂貨時詳細說明。

    · 其它特殊要求。
